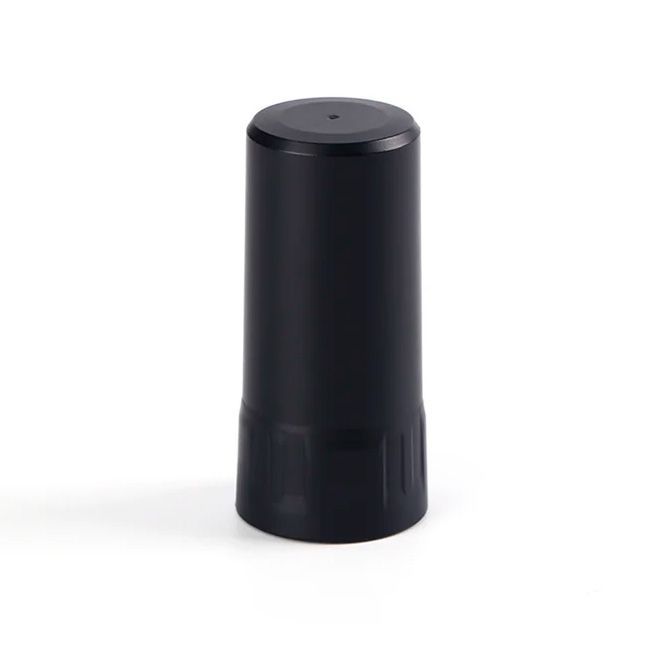

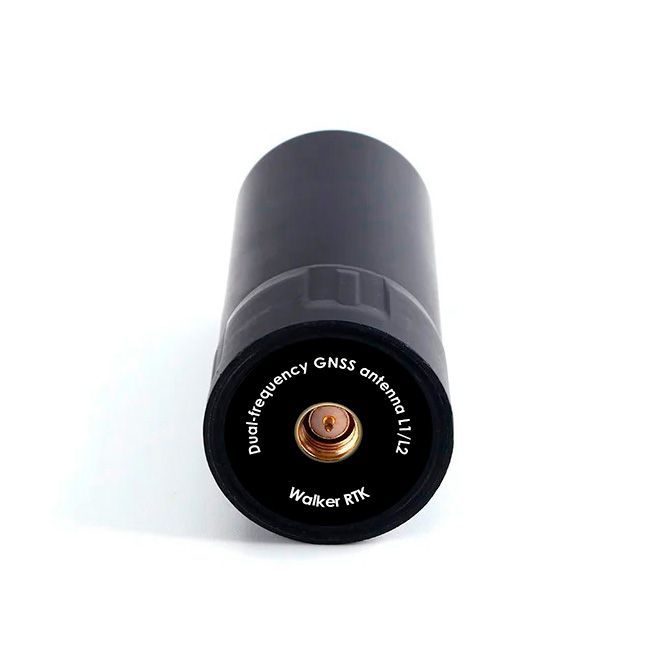

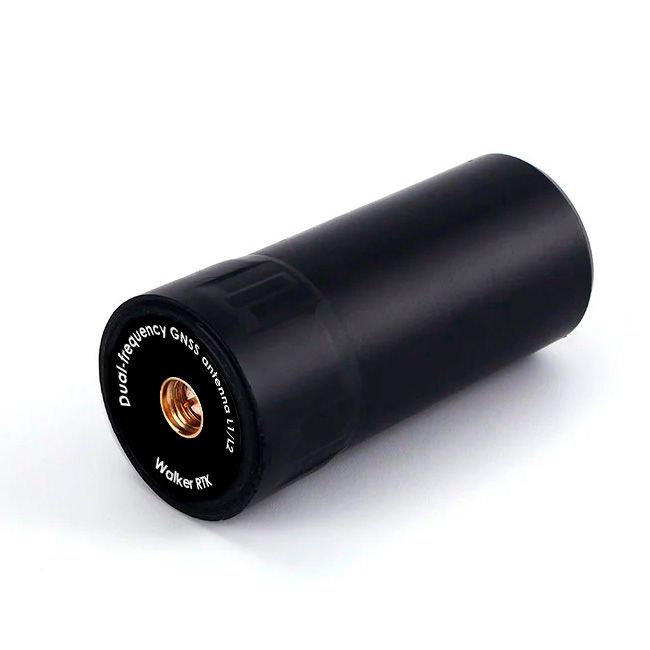

Dvojfrekvenčná špirálová anténa H1

Dvojfrekvenčná špirálová anténa H1 (helical L1, L2) je vysoko efektívna GNSS anténa, ktorá bola vyvinutá pre vysoko presné pozicionovanie, so stabilným fázovým centrom, ktoré podporuje vysoké zosilnenie na nízkej výške a zabezpečuje vynikajúce sledovanie satelitného signálu. Anténa má malé rozmery, ľahkú váhu a nízku spotrebu energie, čo môže efektívne znížiť zaťaženie zariadenia a zvýšiť životnosť batérie zariadenia.

Dvojfrekvenčná špirálová anténa H1 je široko používaná v autonómnom riadení, prenosných navigačných zariadeniach a kompaktnom vybavení RTK.

VÝHODY DVOJFREKVENČNEJ ŠPIRÁLOVEJ ANTÉNY H1

• Podporuje prijem signálu GPS L1/L2, GLONASS L1/L2, BDS B1/B2/B3, GALILEO E1/E2/E5a/E5b
• Vysoké zosilnenie, široký lúč a dobrý efekt prijmu pre signál z nízkej výšky
• Stabilné fázové centrum, ktoré zabezpečuje vysokú presnosť pozicionovania až do milimetrovej úrovne
• Mimoriadne nízky koeficient šumu
• Mimoriadne ľahký, menej alebo rovná sa 30 g
• Mimoriadne kompaktný dizajn, priemer len 27,5 mm

ŠPECIFIKÁCIA

• Frekvenčný rozsah: GPS L1/L2/, GLONASS L1/L2/, BDS B1/B2/B3, GALILEO E1/E2/E5a/E5b
• VSWR: ≤1,8
• Maximálne zosilnenie: 3 dBi
• Osiový koeficient antény: ≤3,0 dB
• Polarizácia: RHCP
• Odpor portu: 50Ω
• Zosilnenie LNA: 33±2 dB
• Index šumu: ≤1,8
• Pracovné napätie: 3-12 V DC
• Pracovný prúd: ≤42 mA
• Konektor: SMA-J
• Rozmery antény: Φ27,5×58 mm
• Váha antény: 30 g
• Pracovná teplota: -40-+70 ℃
• Teplota skladovania: -55-+85 ℃
