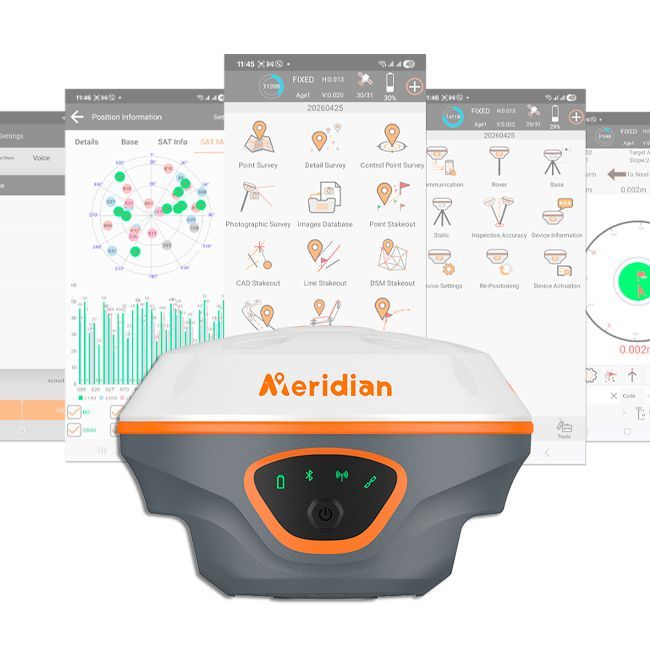

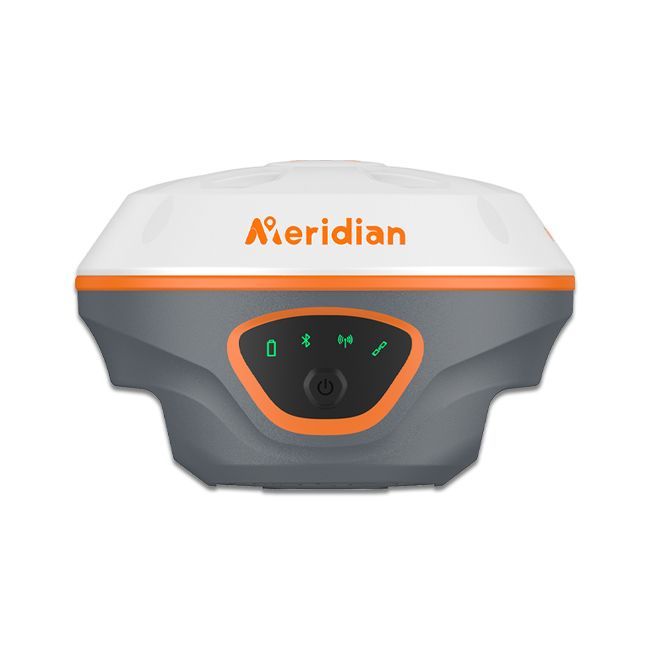

GNSS RTK prijímač Meridian M20L s laserom, 4G a IMU

Meridian M20L – profesionálny GNSS RTK prijímač s laserovým meraním

Meridian M20L je moderný geodetický GNSS RTK prijímač, ktorý v jednom kompaktnom zariadení spája centimetrové RTK určovanie polohy, laserové meranie, IMU kompenzáciu náklonu a integrovaný 4G modem. Je určený na profesionálne geodetické práce, kataster, stavebníctvo, topografické merania, vytyčovanie, inžinierske úlohy a zber priestorových údajov aj v náročnom teréne.

Kombinácia GNSS RTK, zeleného lasera a IMU umožňuje merať aj body, ku ktorým nie je možné alebo bezpečné umiestniť klasickú geodetickú výtyčku. Meridian M20L tak pomáha zrýchliť prácu v teréne a rozširuje možnosti GNSS merania na ťažko dostupných miestach.

Obsah balenia:

• GNSS RTK prijímač Meridian M20L
• Trvalá licencia M-Survey pre Android
• USB-C kábel
• Napájací adaptér
• UHF anténa
• Záručný list
• Prepravná taška
• 6-mesačné predplatné prístupu k RTK korekciám

Laserové meranie až do 100 metrov bez klasickej výtyčky

Meridian M20L je vybavený dobre viditeľným zeleným laserom s pracovným dosahom až 100 metrov. Umožňuje zamerať body na miestach, ku ktorým je priamy prístup komplikovaný, nebezpečný alebo úplne nemožný.

Laserové meranie je praktické napríklad pri:

• zameriavaní mostov, stĺpov, pilót a konštrukcií,
• meraniach v blízkosti vodných plôch,
• zameriavaní bodov vo výške,
• práci na miestach s obmedzeným alebo nebezpečným prístupom,
• meraní priemyselných a komunálnych objektov,
• práci na energetických objektoch a infraštruktúre,
• kombinovaných vonkajších a vnútorných meraniach.

Zelený laser zostáva dobre viditeľný aj pri intenzívnom dennom svetle, čo uľahčuje zacielenie a zefektívňuje prácu v teréne.

Presný GNSS RTK prijímač s IMU kompenzáciou náklonu

Meridian M20L prijíma signály hlavných globálnych a regionálnych satelitných navigačných systémov:

• GPS
• GLONASS
• Galileo
• BeiDou
• QZSS
• SBAS
• NavIC
• PPP (Galileo HAS a BeiDou)

Vďaka 1408 GNSS kanálom dokáže prijímač efektívne sledovať veľké množstvo satelitných signálov a poskytovať stabilné určovanie polohy aj v náročnejšom prostredí, napríklad v zastavanej oblasti, pod vegetáciou alebo v blízkosti prekážok.

Presnosť RTK merania:

• horizontálna: ±(8 mm + 1 ppm)
• vertikálna: ±(15 mm + 1 ppm)

Integrovaná IMU s frekvenciou 200 Hz umožňuje meranie s naklonenou výtyčkou bez potreby jej presného vyrovnávania. Systém nevyžaduje kalibráciu a poskytuje presnosť kompenzácie náklonu až do 2 cm pri náklone výtyčky do 60°.

Integrované 4G, Wi-Fi, Bluetooth a UHF rádio

Meridian M20L ponúka široké možnosti komunikácie potrebné pri profesionálnom GNSS RTK meraní. K internetu a sieťovým RTK korekciám sa môže pripájať prostredníctvom integrovaného 4G modemu a zároveň podporuje bezdrôtovú komunikáciu s terénnym kontrolérom alebo smartfónom.

Komunikačné rozhrania:

• 4G LTE modem
• Bluetooth SPP + BLE 5.0
• Wi-Fi 802.11 a/b/g/n/ac
• integrované UHF rádio 410–470 MHz

Podporované dátové formáty a protokoly:

• RTCM 2.X / 3.X
• CMR / CMR+
• NMEA-0183
• RINEX

Obnovovacia frekvencia dát až 20 Hz a opätovné zachytenie signálu za menej ako 1 sekundu umožňujú stabilnú prevádzku prijímača aj pri dynamickom meraní.

Kompaktný GNSS prijímač s IP67 a dlhou výdržou batérie

Napriek rozsiahlej výbave zostáva Meridian M20L kompaktným a ľahko prenosným GNSS RTK prijímačom. Hmotnosť približne 699 g uľahčuje každodennú prácu geodeta v teréne.

Konštrukcia a napájanie:

• integrovaná batéria s kapacitou 7000 mAh,
• výdrž až 20 hodín v režime laserového RTK rovera,
• výdrž až 40 hodín pri statickom meraní,
• podpora rýchleho nabíjania USB PD,
• odolnosť proti prachu a vode IP67,
• prevádzková teplota od -40 °C do +85 °C,
• odolnosť proti pádu z výšky až 2 m na betón.

Meridian M20L pre modernú geodéziu, vytyčovanie a RTK merania

Meridian M20L predstavuje univerzálne riešenie pre geodetov a ďalších profesionálov, ktorí potrebujú spojiť presné GNSS RTK meranie, laserové zameriavanie a IMU technológiu v jednom zariadení. Vďaka integrovanému 4G modemu, UHF rádiu a širokej podpore GNSS systémov je vhodný na každodenné meranie a vytyčovanie v teréne, stavebné a katastrálne práce aj technicky náročnejšie projekty.

Laserové meranie navyše umožňuje zamerať body, ktoré sú s bežným GNSS prijímačom a výtyčkou ťažko dostupné. Meridian M20L tak ponúka praktickú kombináciu vysokej presnosti, mobility a flexibility pre profesionálne geodetické použitie.
